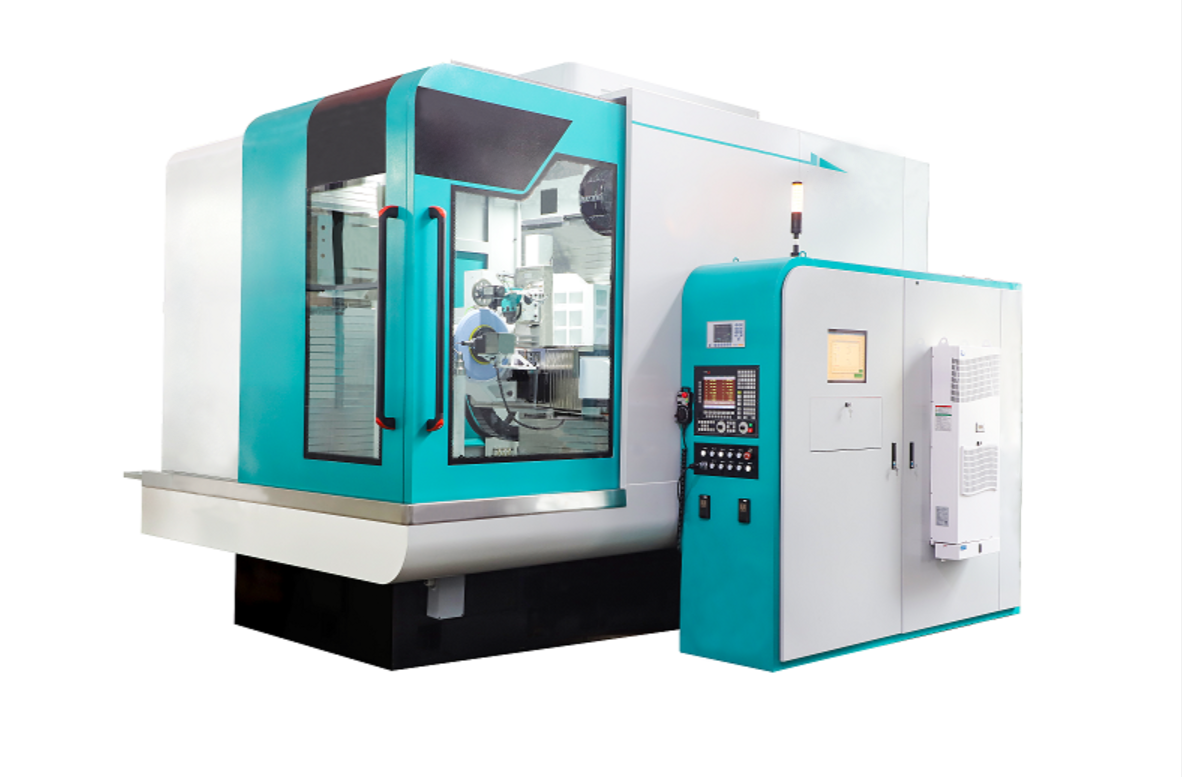

Обрабатываемые детали, формируемые шлифовальным кругом, устанавливаются в вертикальном положении. Зубошлифовальный станок НК-800 оснащен 7 (семью) сервоприводами переменного тока и работает в автоматическом режиме на основе ЧПУ, имеет функции:
- измерения в режиме онлайн,
- автоматической предварительной настройки инструмента,
- автоматического распределения припуска на шлифование,
- автоматической компенсации ошибок профиля обрабатываемых зубчатых колес.
Для правки шлифовального круга используется метод правки с последующим объединением 3 (трех) осей. Это сокращает время правки шлифовального круга, повышает эффективность работы и увеличивает срок службы алмазного шлифовального круга.
Зубошлифовальный станок НК-800 оснащен измерительной сканирующей головкой, работающей в непрерывной режиме, которая обладает высокой точностью и скоростью. Может обрабатывать шестерни с точностью Grade-4 (GB/T 10095.1-2008) и применяется для шлифования шестерен ветроэнергетики, горных машин и различных редукторов. Обладает прекрасной адаптивностью и может также обрабатывать высокоточные эпициклоиды с установкой профессионального программного обеспечения, разработанного самостоятельно.
Станок работает по трехкоординатной системе, которая имеет следующие преимущества:
- Снижение требований к форме контура алмазного шлифовального круга, увеличение срока службы алмазного шлифовального круга и снижение затрат на эксплуатацию.
- При использовании одного алмазного шлифовального круга можно обрабатывать как по прямой, по дуге, по эвольвенту и составную кривую в любом направлении. При этом на профиль шестерни не влияет износ формы алмазного шлифовального круга, а точность обработки высока.
- Место установки правщика (правка диска), расположение шлифовальной головки и шлифовального круга зафиксированы относительно друг друга. Корректировка круга может производиться в любом месте, что сокращает время правки шлифовального круга и повышает производительность.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный внешний диаметр обрабатываемой детали: Ø 800 мм
- Минимальный диаметр заготовки: Ø 80 мм
- Количество обрабатываемых зубьев: любое
- Диапазон обработки зубчатых колес: 2~20 мм
- Максимальная ширина зубьев: 450 мм
- Максимальная глубина шлифования круга: 45 мм
- Наружный диаметр рабочего стола: Ø 660 мм
- Максимальная нагрузка на стол: 2000 кг
- Максимальный угол наклона: ±45°
- Максимальное расстояние между центрами: 900 мм
ШЛИФОВАЛЬНЫЙ КРУГ
- Диапазон диаметров шлифовального круга: Ø 250-400 мм
- Максимальная толщина шлифовального круга: 100 мм
- Диапазон рабочих скоростей шлифовального круга: 1600-4000 об/мин
- Максимальное перемещение шлифовального круга по радиальному направлению шлифовального круга: 640 мм
- Максимальное осевое перемещение шлифовального круга: 500 мм
ШПИНДЕЛЬ
- Мощность двигателя шпинделя: 20 кВт
ТОЧНОСТЬ
- Точность обработки зубчатых колес: уровень точности 4 (GB/T 10095.1-2008)
ПОДКЛЮЧЕНИЕ
- Количество фаз: 3
- Напряжение: 380 В
- Частота: 50 Гц
- Потребляемая электрическая мощность: 20 кВт
ГАБАРИТЫ
- Длина: 3520 мм
- Ширина: 2650 мм
- Высота: 2470 мм
- Масса станка: ~7500 кг
