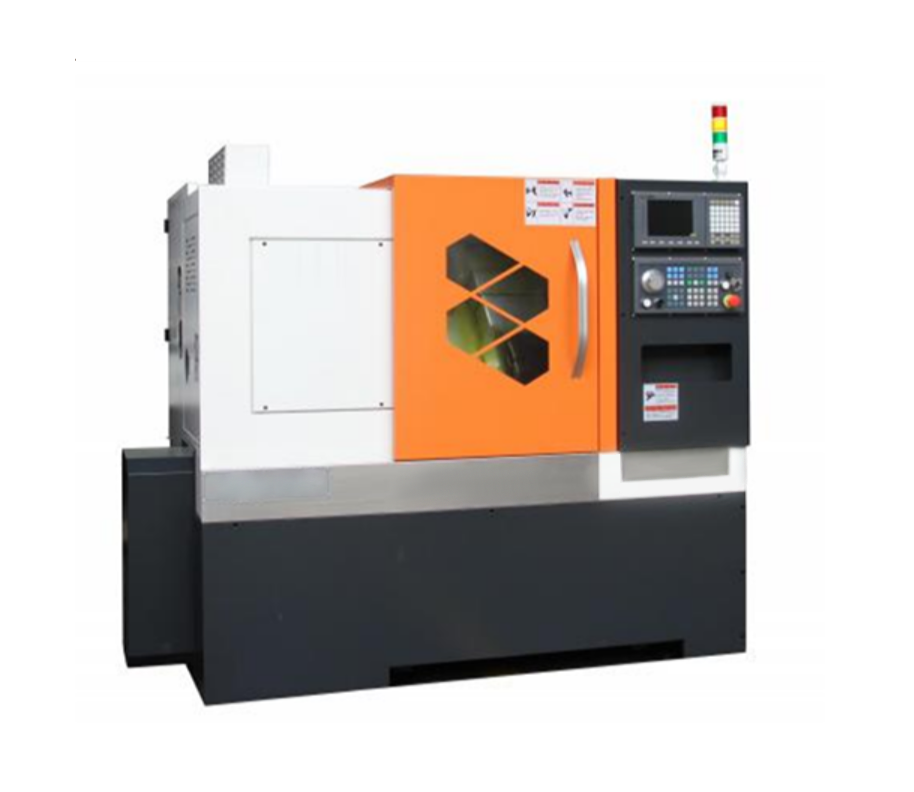

Токарно-фрезерный станок ТФ400 имеет цельнолитую наклонную станину под углом 45°, подходит для заточки, фрезеровки, сверления и нарезания резьбы. Главный вал оснащен импортными шарикоподшипниками класса P4, обладающими высокой скоростью вращения, высокой точностью и низким уровнем шума. Конструкция осей X и Z с двухлинейными направляющими обеспечивает плавную работу, высокую точность, длительный срок службы и высокую производительность обработки. Токарно-фрезерный станок ТФ400 имеет сборный задний отводной канал, позволяющий установить задний или правосторонний отвалочный транспортер для отвода стружки. Это обеспечивает автоматическую уборку стружки без участия рабочего оператора в процессе производства.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный диаметр устанавливаемой заготовки над станиной: Ø 400 мм
- Максимальный диаметр стержневого отверстия: Ø 45 мм
ПЕРЕМЕЩЕНИЯ
- Максимальный ход по оси Х: 800 мм
- Максимальный ход по оси Z: 280 мм
ПОДАЧА
- Максимальная скорость перемещения по осям X, Z: 18~30 м/мин
- Крутящий момент серводвигателя осей X, Z: 8,4 Н·м
ШПИНДЕЛЬ
- Тип торца шпинделя: А2-5
- Диаметр сквозного отверстия шпинделя: Ø 56 мм
- Максимальная скорость вращения шпинделя: 4500 об/мин
- Мощность серводвигателя шпинделя: 5,5 кВт
- Метод зажима: цанговый гидравлический патрон
СИЛОВАЯ ГОЛОВКА
- Патрон: ER25
- Головка: Ø 140 мм
- Крутящий момент серводвигателя: 7,5 Н·м
ТОЧНОСТЬ ОБРАБОТКИ
- Точность повторного позиционирования оси X: ±0,005 мм
- Точность повторного позиционирования оси Z: ±0,005 мм
ВЕРСТАК
- Высота центра верстака: 55 мм
- Характеристики держателя инструмента: 20 × 20 мм
- Характеристики расточной оправки: Ø 20 мм
КОНСТРУКЦИЯ
- Форма конструкции токарного станка: встроенная наклонная станина под углом 35°
ГАБАРИТЫ
- Длина: 2010 мм
- Ширина: 1300 мм
- Высота: 1900 мм
- Масса нетто: 2100 кг
