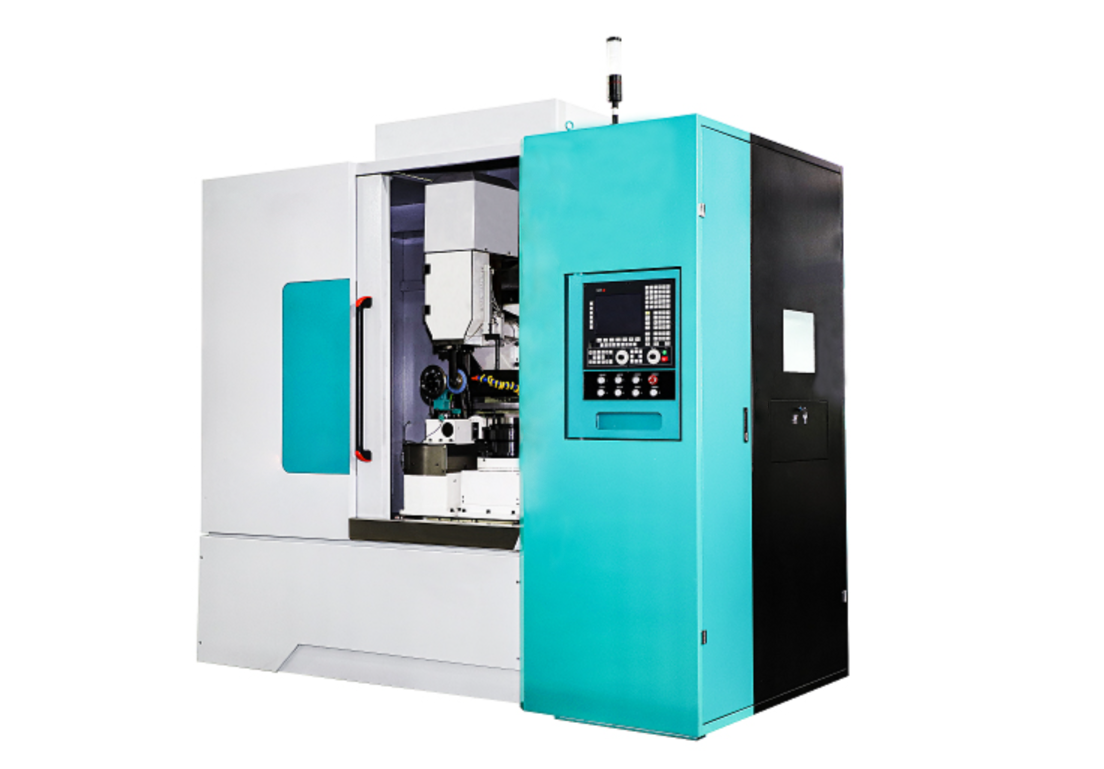

Зубофрезерный станок НК-400 подходит для высокоточной внутренней обработки кольцевой шестерни и корпуса колес редукторов RV.
Станина станка из прочной высокожесткой конструкции, имеет 5 осей AC с сервоприводом CNC и 2 шпинделя с регулировкой скорости.
Шпиндель шлифовального круга приводится в движение высокоскоростным серводвигателем с помощью ремней. Правка шлифовального круга осуществляется путем интерполяции 3-осевой системы управления, с динамической программной компенсацией, что минимизирует влияние на профиль зуба и существенно увеличивает срок службы кругов.
Помимо эвольвенты, дуги окружности и треугольника, зубофрезерный станок НК-400 может также шлифовать различные сложные внутренние профили зубьев с помощью графического интерфейса программирования. Имеется функция автоматического корректирования зубьев профиля.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный внешний диаметр обрабатываемой детали: Ø 400 мм
- Минимальный диаметр заготовки: Ø 60 мм
- Количество обрабатываемых зубьев: любое
- Диапазон обработки зубчатых колес: 1~8 мм
- Максимальная ширина зубьев: 150 мм
- Максимальный вес заготовки: 80 кг
ПЕРЕМЕЩЕНИЯ
- Ход вала радиальной подачи (ось X): 500 мм
- Осевое перемещение шлифовального круга (ось Z): 430 мм
- Ход ползуна шлифовального круга (ось Y): 60 мм
ПОДАЧА
- Максимальная скорость осевого перемещения шлифовального круга: 7,5 м/мин
- Максимальная скорость перемещения оси радиальной подачи заготовки: 12 м/мин
ШЛИФОВАЛЬНЫЙ КРУГ
- Диапазон диаметров шлифовального круга: Ø 52-180 мм
- Максимальная толщина шлифовального круга: ≤25 мм
- Диапазон рабочих скоростей шлифовального круга: 3000-24000 об/мин
ШПИНДЕЛЬ
- Мощность двигателя шпинделя сервопривода: 2,2 кВт
ТОЧНОСТЬ
- Точность обработки зубчатых колес: уровень точности 4 (GB/T 10095.1-2008)
ПОДКЛЮЧЕНИЕ
- Количество фаз: 3
- Напряжение: 380 В
- Частота: 50 Гц
- Потребляемая электрическая мощность: 15 кВт
ГАБАРИТЫ
- Длина: 2800 мм
- Ширина: 1500 мм
- Высота: 2500 мм
- Масса станка: 3000 кг
