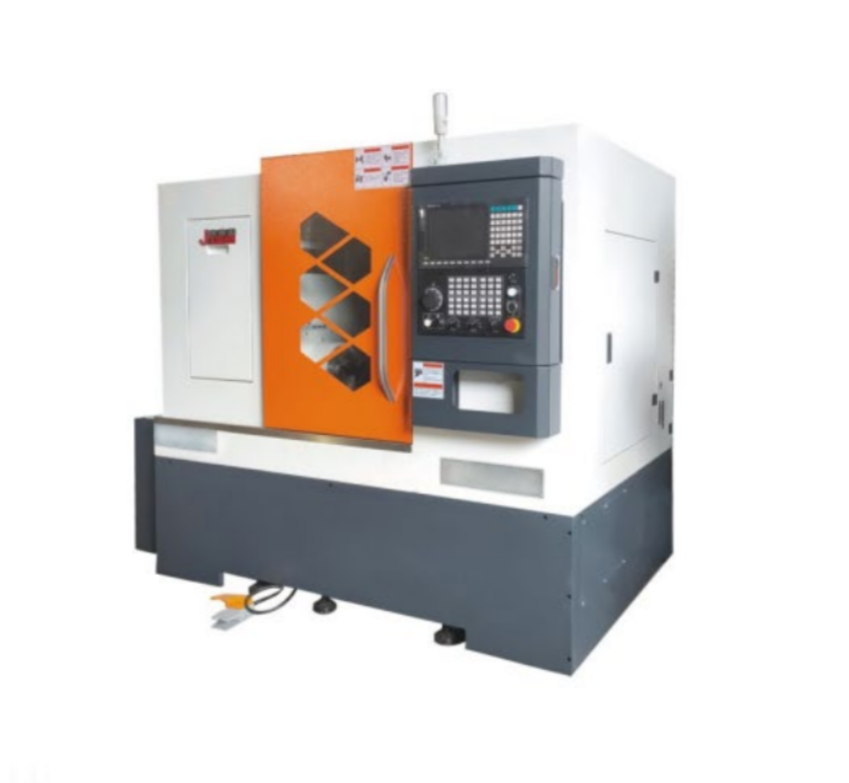

Токарно-фрезерный станок ТФ550 имеет интегральную систему направляющих высотой 15°, подходит для заточки, фрезеровки, сверления и нарезания резьбы. Корпус изготовлен посредством цельного литья. Главный вал оснащен импортными шарикоподшипниками класса P4, обладающими высокой скоростью вращения, высокой точностью и низким уровнем шума. Конструкция осей X и Z с двухлинейными направляющими обеспечивает плавную работу, высокую точность, длительный срок службы и высокую производительность обработки. Токарно-фрезерный станок ТФ550 имеет сборный задний отводной канал, позволяющий установить задний отвалочный транспортер для отвода стружки. Это обеспечивает автоматическую уборку стружки без участия рабочего оператора в процессе производства.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный диаметр устанавливаемой заготовки над станиной: Ø 550 мм
- Максимальный диаметр стержневого отверстия: Ø 51 мм
- Максимальная длина обрабатываемой детали: 600 мм
ПЕРЕМЕЩЕНИЯ
- Максимальный ход по оси Х: 270 мм
- Максимальный ход по оси Z: 600 мм
- Максимальный ход по оси Y: 50 мм
ПОДАЧА
- Максимальная скорость перемещения по осям X, Z: 20 м/мин
- Максимальная скорость перемещения по оси Y: 15 м/мин
- Мощность серводвигателей осей X, Z: 2,3 кВт
ЗАДНЯЯ БАБКА
- Ход задней бабки: 400 мм (жесткий рельс)
- Лучший маршрут: 100 мм
ШПИНДЕЛЬ
- Тип торца шпинделя: А2-6
- Диаметр сквозного отверстия шпинделя: Ø 51 мм
- Максимальная скорость вращения шпинделя: 3300 об/мин
- Мощность серводвигателя шпинделя: 11 кВт
- Характеристики патрона и поворотного цилиндра: 203,2 мм (8 дюймов, гидравлический)
ТОЧНОСТЬ ОБРАБОТКИ
- Точность повторного позиционирования осей X, Z: ±0,0025 мм
- Точность позиционирования осей X, Z: ±0,0025 мм
ВЕРСТАК
- Характеристики держателя инструмента: 25 х 25 мм
- Характеристики расточной оправки: Ø 32 мм, Ø 40 мм (опционально)
КОНСТРУКЦИЯ
- Форма конструкции токарного станка: с интегральной системой направляющих высотой 15°
- Направляющая оси X: Ø 35 мм (ролик)
- Направляющая оси Y: жесткие рельсы
- Направляющая оси Z: Ø 45 мм (ролик)
- Диаметр винта оси X: Ø 3208 мм
- Диаметр винта оси Y: Ø 2505 мм
- Диаметр винта оси Z: Ø 4010 мм
ГАБАРИТЫ
- Длина: 2800 мм
- Ширина: 1800 мм
- Высота: 1950 мм
- Масса нетто: 4700 кг
