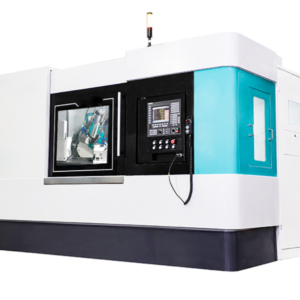

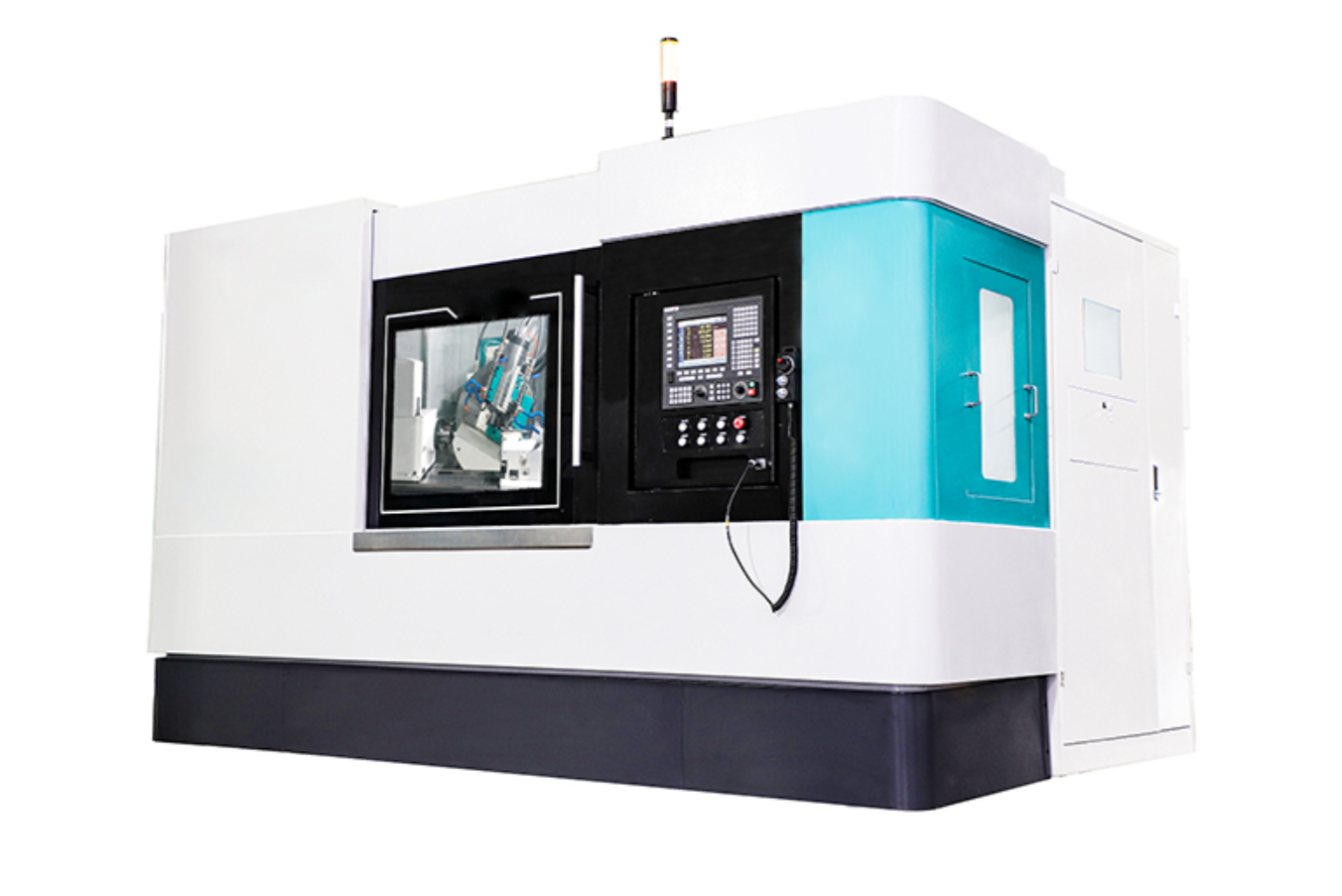

Обрабатываемые детали, формируемые шлифовальным кругом, устанавливаются в горизонтальном положении. Зубошлифовальный станок НК-320 оснащен сервоприводами переменного тока, а также электроприводом шпинделя с переменным частотным регулированием скорости, имеет 7 осей:
- ось продольного перемещения Z;
- ось горизонтального перемещения X;
- ось A, шпиндель головки;
- ось B, угол поворота шпинделя;
- оси правки шлифовального круга U, V и C.
Для правки шлифовального круга используется метод правки с последующим объединением 3 (трех) осей. Это сокращает время правки шлифовального круга, повышает эффективность работы и увеличивает срок службы алмазного шлифовального круга. Имеются функции автоматической предварительной настройки инструмента и автоматического распределения припуска на шлифование.
Зубошлифовальный станок НК-320 может обрабатывать шестерни с точностью Grade-4 (GB/T 10095.1-2008).
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный внешний диаметр обрабатываемой детали: Ø 320 мм
- Минимальный диаметр заготовки: Ø 20 мм
- Количество обрабатываемых зубьев: любое
- Диапазон обработки зубчатых колес: 1~8 мм
- Максимальный вес заготовки: 80 кг
- Максимальный угол наклона: ±45°
- Максимальное расстояние между центрами: 750 (1050) мм
ПЕРЕМЕЩЕНИЯ
- Максимальный ход продольной оси перемещения заготовки: 700 мм
- Максимальный ход шлифовального круга вдоль оси подачи заготовки: 250 мм
ПОДАЧА
- Максимальная скорость перемещения по продольной оси заготовки: 12 м/мин
- Максимальна линейная скорость обработки: 1,2 м/мин
ШЛИФОВАЛЬНЫЙ КРУГ
- Диапазон диаметров шлифовального круга: Ø 50-250 мм
- Максимальная толщина шлифовального круга: ≤30 мм
- Отверстие шлифовального круга: Ø 20/32/75 мм
- Диапазон рабочих скоростей шлифовального круга: 2500-8000 об/мин
- Максимальное радиальное перемещение правщика (правка круга) вдоль шлифовального круга: 115 мм
- Максимальное перемещение правщика (правка круга) вдоль осевого направления шлифовального круга: 60 мм
ШПИНДЕЛЬ
- Тип шпинделя: МТ5
- Мощность двигателя шпинделя: 6 кВт
ТОЧНОСТЬ
- Точность обработки зубчатых колес: уровень точности 4 (GB/T 10095.1-2008)
ПОДКЛЮЧЕНИЕ
- Количество фаз: 3
- Напряжение: 380 В
- Частота: 50 Гц
- Потребляемая электрическая мощность: 12 кВт
ГАБАРИТЫ
- Длина: 3800 мм
- Ширина: 2260 мм
- Высота: 2300 мм
- Масса станка: 6500 кг
