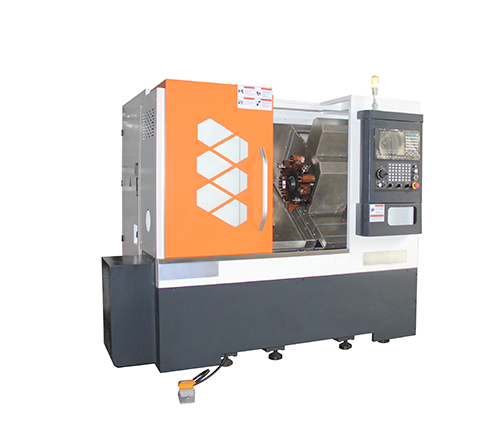

Токарно-фрезерный станок ТФ480 имеет цельнолитую наклонную станину под углом 35°, подходит для заточки, фрезеровки, сверления и нарезания резьбы. Главный вал оснащен импортными шарикоподшипниками класса P4, обладающими высокой скоростью вращения, высокой точностью и низким уровнем шума. Конструкция осей X и Z с двухлинейными направляющими обеспечивает плавную работу, высокую точность, длительный срок службы и высокую производительность обработки. Токарно-фрезерный станок ТФ480 имеет сборный задний отводной канал, позволяющий установить задний или правосторонний отвалочный транспортер для отвода стружки. Это обеспечивает автоматическую уборку стружки без участия рабочего оператора в процессе производства.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный диаметр устанавливаемой заготовки над станиной: Ø 480 мм
- Максимальный диаметр стержневого отверстия: Ø 45 мм
ПЕРЕМЕЩЕНИЯ
- Максимальный ход по оси Х: 260 мм
- Максимальный ход по оси Z: 380 мм
- Максимальный ход по оси Y: 70 мм
ПОДАЧА
- Максимальная скорость перемещения по осям X, Z: 20 м/мин
- Максимальная скорость перемещения по оси Y: 15 м/мин
- Крутящий момент серводвигателя осей X, Z: 11,5 Н·м
- Мощность серводвигателей осей X, Z: 2,4 кВт
- Крутящий момент двигателя оси Y: 8,4 Н·м
- Мощность двигателя оси Y: 1,7 кВт
ШПИНДЕЛЬ
- Тип торца шпинделя: А2-5
- Диаметр сквозного отверстия шпинделя: Ø 56 мм
- Максимальная скорость вращения шпинделя: 4000 об/мин
- Мощность серводвигателя шпинделя: 7,5 кВт
- Характеристики патрона и поворотного цилиндра: 152,4 мм (6 дюймов, гидравлический)
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
- Количество инструментальных позиций в турели: 15 шт
- Держатель расточного инструмента: BMT40Y
- Высота по центру: 127 мм
ТОЧНОСТЬ ОБРАБОТКИ
- Точность повторного позиционирования осей X, Z: ±0,003 мм
- Точность позиционирования осей X, Z: ±0,003 мм
КОНСТРУКЦИЯ
- Форма конструкции токарного станка: встроенная наклонная станина под углом 35°
- Направляющая оси X: Ø 30 мм (ролик)
- Направляющая оси Y: жесткие рельсы
- Направляющая оси Z: Ø 35 мм (ролик)
КОМПЛЕКТАЦИЯ
- Система ЧПУ: SYNTEC 22 ТБ (Тайвань)
ГАБАРИТЫ
- Длина: 2300 мм
- Ширина: 1350 мм
- Высота: 1850 мм
- Масса нетто: 2800 кг
