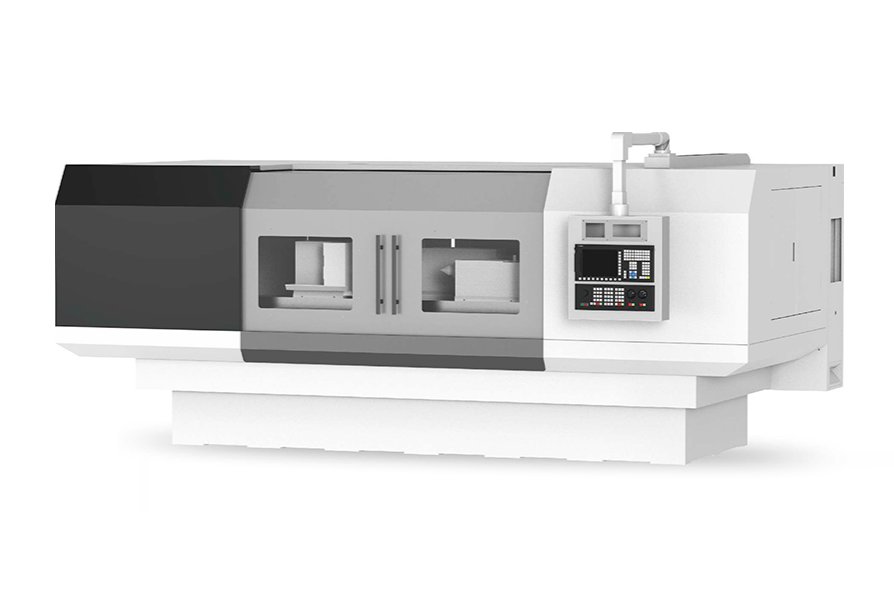

Круглошлифовальный станок ТС-332×2000 предназначен для шлифования наружных цилиндрических и конических поверхностей, торцов и граней заготовок, имеющих форму тел вращения, таких как, многоступенчатые валы. Станок обеспечивает однократное закрепление заготовки. Благодаря автоматическому радиальному измерителю, устройству для измерения торцевых поверхностей и высокопроизводительной системе ЧПУ выполняет точную шлифовку деталей с высокой скоростью, что повышает эффективность и надежность работы станка. В конструкции используется режим подачи движения, при котором X-ось и Z-ось совмещены. Ось заготовки остается неподвижной. X-ось находится под углом 90° к Z-оси. Круглошлифовальный станок ТС-332×2000 занимает меньше места и экономит 3/1 площади.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Диапазон диаметра шлифования: Ø 15-320 мм
- Максимальная длина шлифования: 2000 мм
- Максимальный вес обрабатываемой детали: 300 кг
- Угол наклона оси X к оси Z: 90°
РАБОЧИЙ СТОЛ
- Максимальное расстояние перемещения рабочего стола: 2100 мм
- Угол между вертикальным и горизонтальным направлениями подачи: по часовой стрелке 3°, против часовой стрелки 7°
- Диапазон скоростей перемещения рабочего стола: 0,01-10 м/мин
- Минимальное расстояние подачи рабочего стола: 0,001 мм
- Высота по центру: 185 мм
ШПИНДЕЛЬ
- Тип отверстия головки шпинделя: NT.6
- Тип отверстия задней втулки: NT.6
- Диапазон частоты вращения головки шпинделя: 10-300 об/мин
- Расстояние перемещения задней втулки: 35 мм
ШЛИФОВАЛЬНЫЙ КРУГ
- Максимальное перемещение держателя шлифовального круга: 280 мм
- Минимальная подача держателя шлифовального круга: 0,001 мм
- Размер шлифовального круга: 600 x 80 x 305 мм
- Максимальная линейная скорость шлифовального круга: < 55 м/с
- Мощность двигателя головной рамы: 2,2 кВт
- Мощность двигателя шлифовального круга: 15 кВт
ТОЧНОСТЬ ОБРАБОТКИ
- Погрешность по внешнему диаметру: 0,003 мм
- Внутренний диаметр продольного сечения: 0,003 мм
- Шероховатость обработанной цилиндрической поверхности: Ra < 0.32 мкм
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Рабочее давление гидравлической системы: 0,8 ~ 1 МПа (для внешнего измерительного устройства)
- Скорость потока СОЖ: 25 л/мин
- Мощность двигателя гидравлической системы: 0,75 кВт
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Резервуар СОЖ с фильтром: Есть
- Устройство для фильтрации масла: Есть
- Радиальный измерительный прибор: Есть
- Обычная центральная рама: Есть
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Балансировочная рама для шлифовального круга: оплачивается отдельно
- Защита от столкновения в нулевом диапазоне: оплачивается отдельно
- Индикатор торцевой поверхности: оплачивается отдельно
- Гидравлическая самоцентрирующая рама: оплачивается отдельно
ПОДКЛЮЧЕНИЕ
- Количество фаз: 3
- Напряжение: 380 В
- Частота: 50 Гц
- Потребляемая электрическая мощность: 35 кВт
ГАБАРИТЫ
- Длина: 5300 мм
- Ширина: 2850 мм
- Высота: 2000 мм
- Масса станка: 11500 кг
