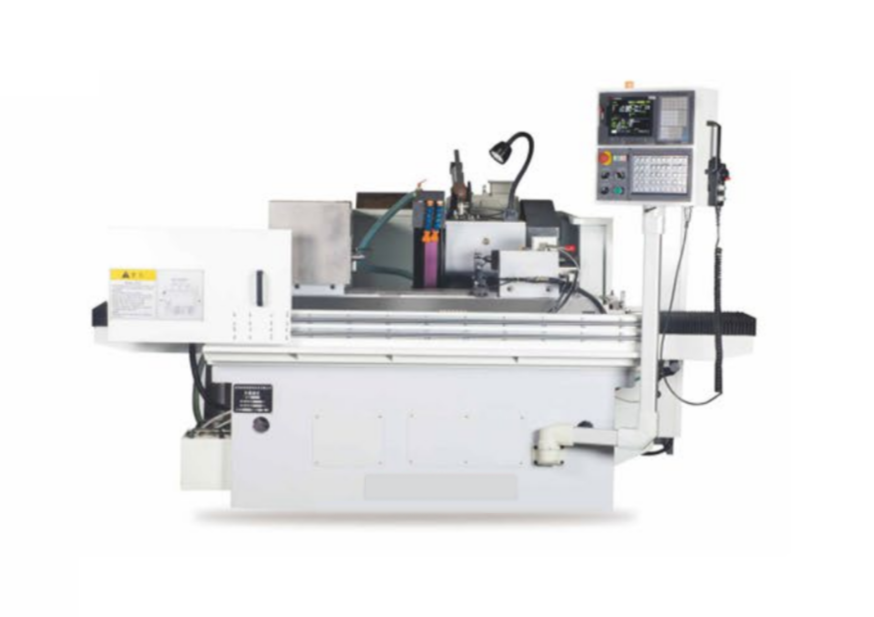

Круглошлифовальный станок ТС-320Пx750 подходит для серийного производства. Предназначен для шлифовки наружной поверхности многоступенчатых, распределительных и коленчатых валов, валов зубчатых колес и валов роторов двигателей в коробке передач. Обеспечивает однократное закрепление заготовки. Благодаря автоматическому радиальному измерителю, устройству для измерения торцевых поверхностей и высокопроизводительной системе ЧПУ круглошлифовальный станок ТС-320Пx750 выполняет точную шлифовку деталей с высокой скоростью, что повышает эффективность и надежность работы станка.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Диапазон диаметра шлифования: Ø 8-200 мм
- Максимальная длина шлифования: 750 мм
- Максимальный вес обрабатываемой детали: 30 кг
РАБОЧИЙ СТОЛ
- Максимальное расстояние перемещения рабочего стола: 750 мм
- Угол между вертикальным и горизонтальным направлениями подачи: по часовой стрелке 5°, против часовой стрелки 9°
- Диапазон скоростей перемещения рабочего стола: 0,01-5 м/мин
- Минимальное расстояние подачи рабочего стола: 0,001 мм
ШПИНДЕЛЬ
- Тип отверстия головки шпинделя: NT.4
- Тип отверстия задней втулки: NT.4
- Диапазон частоты вращения головки шпинделя: 60-350 об/мин
- Расстояние перемещения задней втулки: 25 мм
ШЛИФОВАЛЬНЫЙ КРУГ
- Максимальное перемещение держателя шлифовального круга: 150 мм
- Минимальная подача держателя шлифовального круга: 0,001 мм
- Размер шлифовального круга: 400 x 80 x 203 мм
- Максимальная линейная скорость шлифовального круга: < 40 м/с
- Мощность двигателя головной рамы: 0,75 кВт
- Мощность двигателя шлифовального круга: 5,5 кВт
ТОЧНОСТЬ ОБРАБОТКИ
- Погрешность по внешнему диаметру: 0,002 мм
- Внутренний диаметр продольного сечения: 0,003 мм
- Шероховатость обработанной цилиндрической поверхности: Ra < 0.32 мкм
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Рабочее давление гидравлической системы: 0,8 ~ 1 МПа (для внешнего измерительного устройства)
- Скорость потока СОЖ: 25 л/мин
- Мощность двигателя гидравлической системы: 0,75 кВт
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Резервуар СОЖ с фильтром: Есть
- Устройство для фильтрации масла: Есть
- Радиальный измерительный прибор: Есть
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
- Балансировочная рама для шлифовального круга: оплачивается отдельно
- Полностью закрытая защитная крышка: оплачивается отдельно
- Индикатор торцевой поверхности: оплачивается отдельно
ПОДКЛЮЧЕНИЕ
- Количество фаз: 3
- Напряжение: 380 В
- Частота: 50 Гц
- Потребляемая электрическая мощность: 8 кВт
ГАБАРИТЫ
- Длина: 2500 мм
- Ширина: 2400 мм
- Высота: 1700 мм
- Масса станка: 2700 кг
