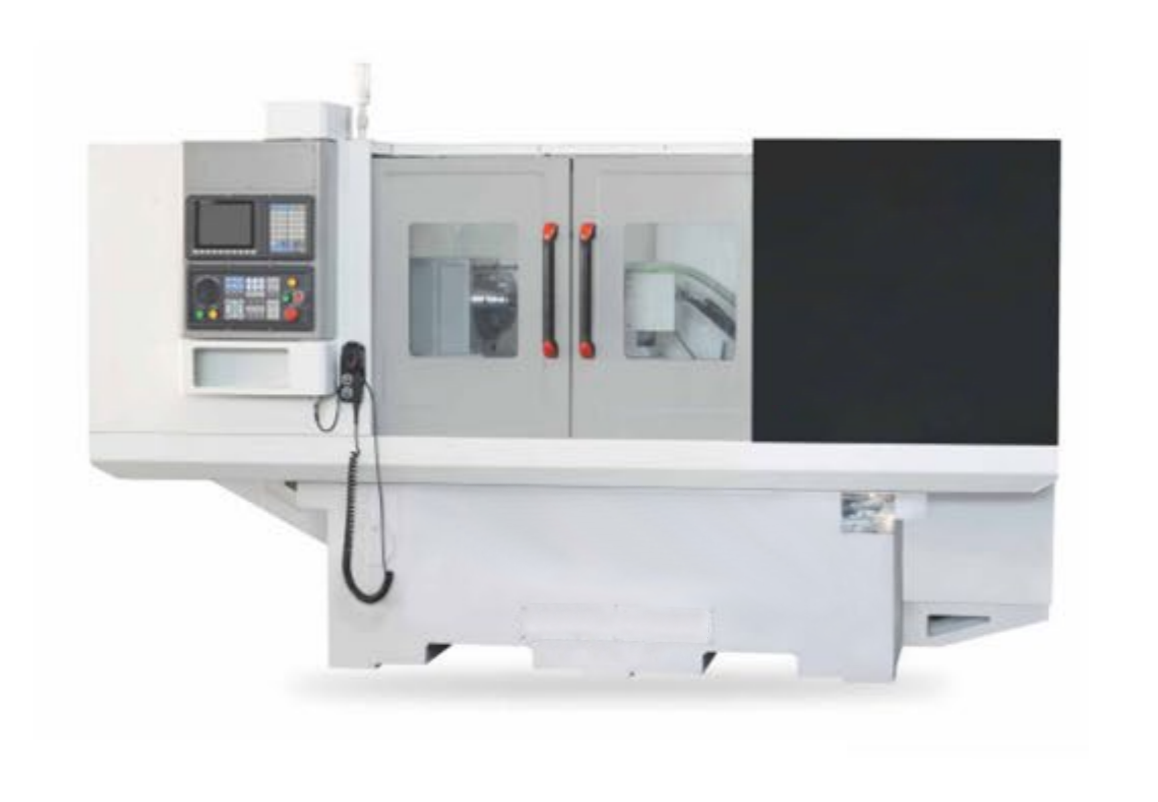

В первую очередь круглошлифовальный станок ТС-2110×150 предназначен для шлифовки внутренних цилиндрических и конических отверстий. Также подойдет для наружных торцов и ступенчатых отверстий. Корпус станка изготовлен из литых деталей высокой прочности, что минимизирует деформацию и придает отличную жесткость в работе с заготовками. Настройка и коррекция параметров станка выполняются с использованием ЧПУ, что упрощает взаимодействие с машиной. Все подвижные направляющие станка используют высокоточные линейные роликовые направляющие, обеспечивая плавное движение. Система подачи и система поперечного движения осуществляются с использованием высокоточных шариковых винтов и управляются двигателями с ЧПУ, что обеспечивает двухосевое взаимодействие.
Шлифовальный круг станка оснащен высокоскоростным электрическим шпинделем, который контролируется статическим частотным преобразователем и обеспечивает плавное бесступенчатое регулирование скорости. В конструкции вращения заготовки на головке станка используются высокоточные роликовые подшипники, а скорость вращения заготовки регулируется программированием серводвигателя. В зависимости от потребностей круглошлифовальный станок ТС-2110×150 можно оборудовать различными приспособлениями и патронами, такими как, трехкулачковые, гидравлические, мембранные, пневматические. Станок помещен в полностью герметичный корпус с совремненным, эстетичным внешним видом.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Диапазон диаметра шлифования: Ø 5-100 мм
- Максимальная длина шлифования: 150 мм
- Максимальный внутренний диаметр заготовки: Ø 260 мм
- Максимальный внешний диаметр заготовки: Ø 480 мм
- Максимальный вес обрабатываемой детали: 50 кг
- Максимальный угол поворота передней бабки: 20°
ПЕРЕМЕЩЕНИЯ
- Минимальный ход по осям Х и Z: 0,001 мм
- Максимальный ход по оси Х: 150 мм
- Максимальный ход по оси Z: 500 мм
ШЛИФОВАЛЬНЫЙ КРУГ
- Скорость вращения заготовки: 0-800 об/мин (бесступенчатая регулировка скорости)
- Скорость вращения шлифовального круга: 0-42000 об/мин (бесступенчатая регулировка скорости)
- Мощность двигателя шлифовального круга: 7 кВт
- Мощность серводвигателей осей X и Z: 1,8 кВт
- Мощность двигателя: 1,8 кВт
ТОЧНОСТЬ ОБРАБОТКИ
- Погрешность по внутреннему диаметру: 0,002 мм
- Цилиндричность: 0,003 мм
- Шероховатость обработанной цилиндрической поверхности: Ra < 0.4 мкм
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
- Рабочее давление гидравлической системы: 0,8 ~ 1 МПа (для внешнего измерительного устройства)
- Скорость потока СОЖ: 25 л/мин
- Мощность двигателя гидравлической системы: 0,75 кВт
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Резервуар СОЖ с фильтром: Есть
- Устройство для фильтрации масла: Есть
- Радиальный измерительный прибор: Есть
ПОДКЛЮЧЕНИЕ
- Количество фаз: 3
- Напряжение: 380 В
- Частота: 50 Гц
- Потребляемая электрическая мощность: 12 кВт
ГАБАРИТЫ
- Длина: 3000 мм
- Ширина: 1300 мм
- Высота: 1730 мм
- Масса станка: 3500 кг
