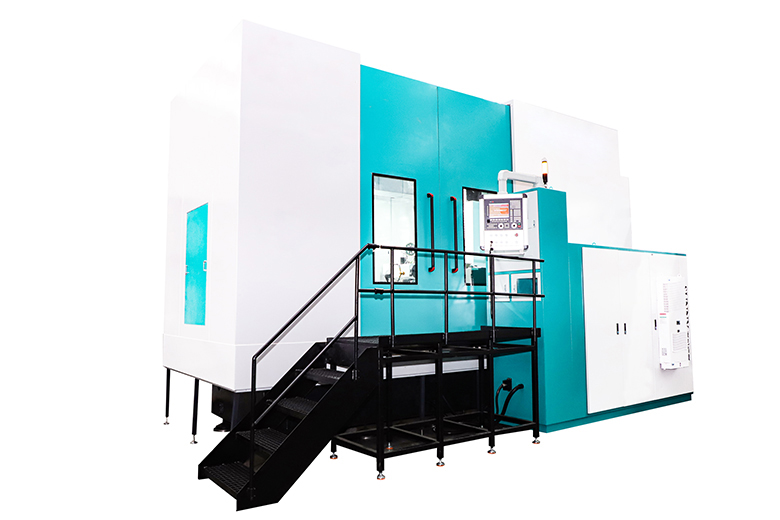

Обрабатываемые детали, формируемые шлифовальным кругом, устанавливаются в вертикальном положении. Зубошлифовальный станок НК-1600 оснащен сервоприводами переменного тока, а также электроприводом шпинделя с VFD (частотно-регулируемым приводом), имеет 7 осей:
- ось Z — движение колонны вверх/вниз,
- ось X — радиальная подача шлифовального круга,
- ось А — корректировка,
- ось В — углы спирали,
- оси правки — U, V и C.
Управление происходит с помощью импортной системы ЧПУ. Зубошлифовальный станок НК-1600 имеет встроенный программируемый логический контроллер (ПЛК), интерфейс связи RS-232 и другие функции:
- сохранение параметров обрабатываемых деталей, обрезки формы и направления зуба,
- защита от отключения электроэнергии,
- диагностика неисправностей.
Шлифовальный круг правится алмазным кругом, который установлен в определенной позиции по отношению к шлифовальной головке. Изменение направления осуществляется посредством 3-осевого управления навесным оборудованием, что дает следующие преимущества:
- Требования к профилю шлифовального круга ниже, что увеличивает срок службы алмазных шлифовальных кругов и значительно снижает затраты на шлифовку.
- С помощью одного алмазного правящего круга можно править шлифовальные круги с прямым, дуговым или непрямым профилем, в любом направлении, а также с любой их комбинацией. Благодаря динамической компенсации правка круга очень точна, так как на профиль правки совсем не влияет износ правящего круга.
- Положения алмазного правящего круга и шлифовального круга зафиксированы относительно друг друга. Шлифовальный круг может быть установлен в любом месте, кроме позиции для шлифования, что сокращает время холостого хода шлифовального круга и повышает производительность.
Благодаря гидростатическому подшипнику система коррекции заготовок отличается высокой точностью, большой грузоподъемностью и низким коэффициентом трения. А наличие гидростатической направляющей позволяет главному шпинделю двигаться плавно и без проскальзывания.
ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ
- Максимальный внешний диаметр обрабатываемой детали: Ø 1600 мм
- Количество обрабатываемых зубьев: любое
- Диапазон обработки зубчатых колес: 2~30 мм
- Максимальная ширина зуба: 1000 мм
- Максимальная глубина шлифования круга: 68 мм
- Наружный диаметр рабочего стола: Ø 1000 мм
- Максимальная нагрузка на стол: 6000 кг
- Максимальный угол наклона: ±45°
- Максимальное расстояние от верхней части задней бабки до рабочей поверхности: 1700 мм
- Диапазон межцентрового расстояния: 250-1200 мм
ПЕРЕМЕЩЕНИЯ
- Ход шлифовального круга вдоль оси радиальной подачи заготовки: 950 мм
- Ход шлифовального круга вдоль оси подачи заготовки: 1000 мм
ШЛИФОВАЛЬНЫЙ КРУГ
- Диапазон диаметров шлифовального круга: Ø 250-400 мм
- Максимальная толщина шлифовального круга: 100 мм
- Диапазон рабочих скоростей шлифовального круга: 1600-4000 об/мин
ШПИНДЕЛЬ
- Мощность двигателя шпинделя: 35 кВт
ТОЧНОСТЬ
- Точность обработки зубчатых колес: уровень точности 4 (GB/T 10095.1-2008)
ПОДКЛЮЧЕНИЕ
- Количество фаз: 3
- Напряжение: 380 В
- Частота: 50 Гц
- Потребляемая электрическая мощность: 35 кВт
